弊社では、製造工程・完成品に対しても各種測定機を用いて、正確・敏速に合否を判断することを心掛けております。お客様のニーズに対応するため、これからも日々努力してまいります。
| 測定範囲 | X軸 | 705mm |
|---|---|---|
| Y軸 | 1,005mm | |
| Z軸 | 605mm | |
| 最小表示量 | 0.0001mm（0.1μm） | |
| 駆動速度 | 8 〜 300mm/s（CNC Mode）・最大合成速度520mm/s 0 〜 80mm/s（J/S Mode：High Speed） 0 〜 3mm/s（J/S Mode：Low Speed） 0.05mm/s（J/S Mode：Fine Speed） |
|
| 最大測定速度 | 8mm/s | |
| 最大駆動加速度 | 各軸0.13G・最大合成加速度0.23G | |
| 測定物 | 最大高さ 800mm 最大質量 100kg |
|
| 機械の質量 （制御装置・設置台含む） |
1,951kg | |
| 空気使用条件 | 使用空気圧 | 0.4MPa |
| 空気消費量 | 60L/min（標準状態において） 空気源としては120L/min |
|

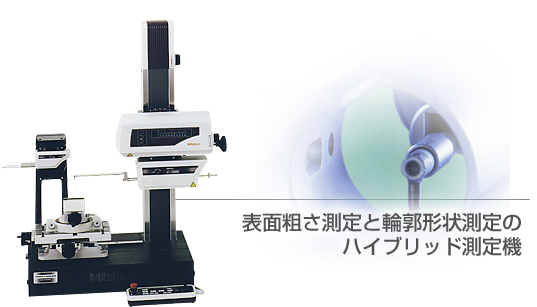

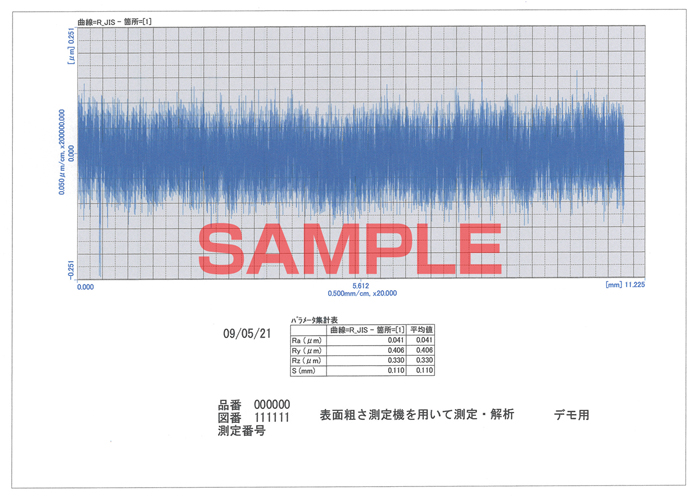

■JIS ’ 82/’ 94/’ 01/、ISO、ANSI、DIN、VDA など各国表面粗さ規格に対応しています。
■高い真直度を保証した送り装置で高精度に測定可能。
■最小分解能0.0001μmの高精度検出器を標準装備。
■標準検出器は、測定力0.75mN 仕様（先端半径：2μm、テーパ角 ：60°）、測定力4mN 仕様（先端半径：5μm、テーパ角：90°）から選択いただけます。
- ・ダイカスト品の素材検査（三次元測定器による輪郭測定を使用）

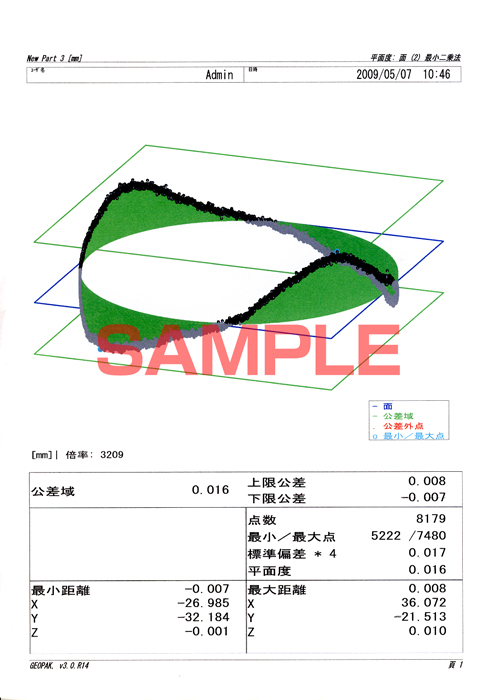

- ・自動車部品関連（寸法測定・幾何公差など）
- ・砂型鋳物による素材検査
- ・樹脂・電車の部品など
- どんなワーク（材質・部品）の測定が可能でしょうか？
- 弊社では、あらゆる業種からご注文をいただいてきた経験を基に、あらゆるワークに対応いたします。
※樹脂・ダイカスト・プレス製品・セラミック･自動車部品等
- 測定を依頼したい場合、どのような情報が必要ですか？

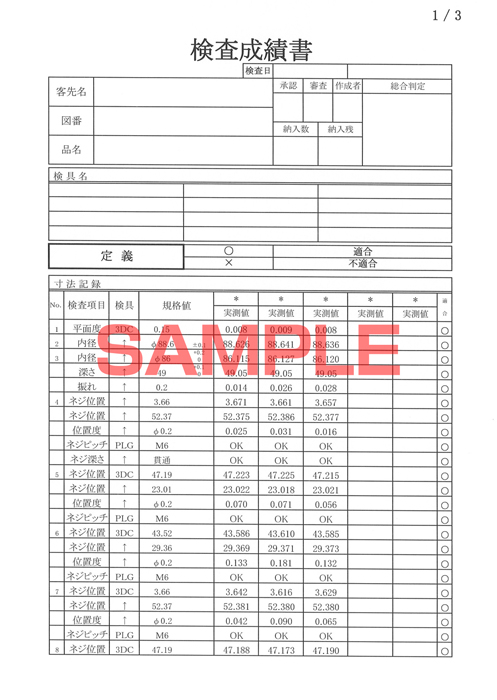

- 事前検討時にいただきたい情報としましては、ワーク情報（図面・材質等）・測定項目・数量・ご希望納期 ・検査データの提出方法となります。
- 依頼するにあたり、自社での取り決め（測定手順・測定規則）に従った方法で測定してもらいたいのですが、可能でしょうか？
- 事前打ち合わせ時に取り決め（測定手順・測定規則等）を教えていただければそのように進めさせていただきます。
- どんな形状の測定が可能でしょうか？

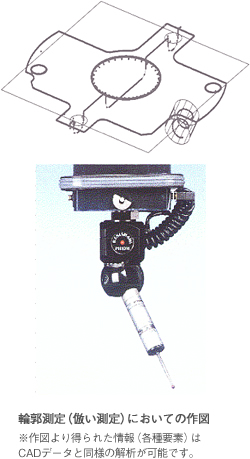

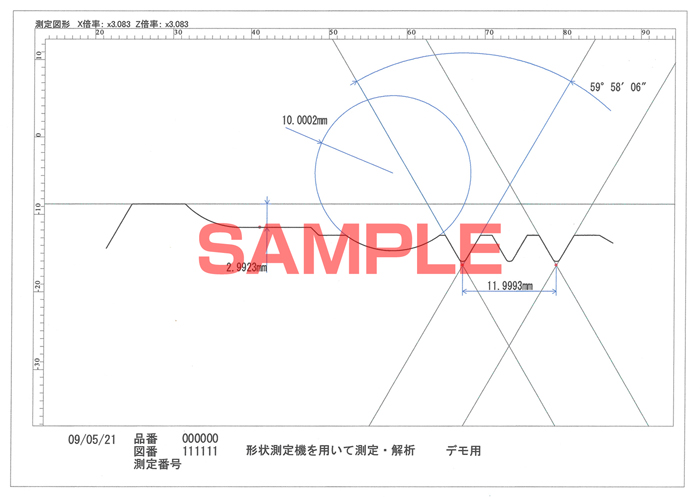

- 弊社では輪郭測定（倣い測定）ができるため、あらゆる形状の測定が可能です。 三次元測定器では解析が困難な部位も、形状測定器にて測定が可能です。
- どのくらいの大きさまで測定が可能ですか？

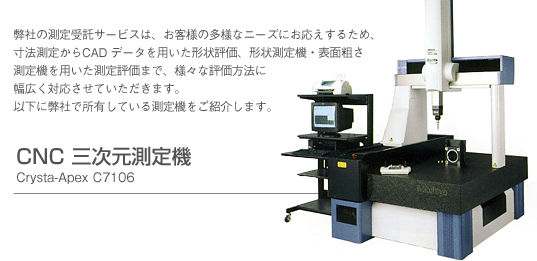

- 三次元測定器（Crysta-ApexC7106）XYZ（700×1.000×600）CNC式、
三次元測定器（BH-V507）XYZ（500×700×400）マニュアル式で測定可能な大きさまで対応いたします。
